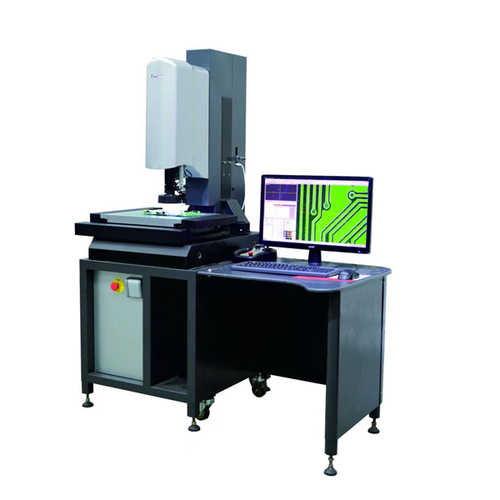

　　1.影像测量仪的发展是基于传统投影仪的基础上而来的，它是由机、光、电、计算机图像技术组合为一体的高技术测量仪器。，影像测量仪以二坐标测量为目的，适用于电子、五金、仪表、机械、塑胶等领域，是在上述领域中都能使用到的，所以其在现代企业中的运用十分广泛。

　　2.影像测量仪利用由高倍光学显微镜将被测物放大成像的工作原理，再将放大的像经ccd系统传到计算机，然后通过计算机软件生成完整的工程图。（检测包括表面形状的尺寸、工件的轮廓、角度等）生成的图可以由excel、word、dxf等形式存在。影像测量仪也可以视为实时检测设备，如果仪器配置符合产品要求，就不会有图像滞后现象产生。工作台大小一般由工件而定。

　　无论是全自动、半自动、手动测量仪在工作原理上都有一定区别。全自动影像测量仪是基于cnc影像仪基础上发展而来的光学非接触测量仪，其功能更强大、精度更高、操作也更加便捷。全自动影像测量仪可以学习并记忆对焦、选点功能切换、人工修正、灯光匹配等过程，可自动完成边缘提取、对焦、匹配以及测量合成、影像合成等。这就提高了工作效率，节约了成本。
