固定视野型具有立式、卧式两大系列,适用平面及回转体工件,产品量程覆盖20-200mm,满足不同规格类型产品测量;同时具备运动平台式型号,结合光栅示数的运动平台进一步扩充测量范围;软硬件接口丰富,可集成各类测量传感器、自动化机构及数字化管理软件,组成自动化智能化系统。 公司拥有光学、软件、电子、图像处理、精密机械、自动化控制等专业的研发团队,专注于光机电数字精密仪器测量检测领域的技术研发及生产,广泛应用于工业视觉2d、3d复杂尺寸的测量和产品缺陷的检测。自主研发 工业视觉检测系统、数控和机器人控制系统、工业机器人工作站等软硬件产品。
详细介绍
参数

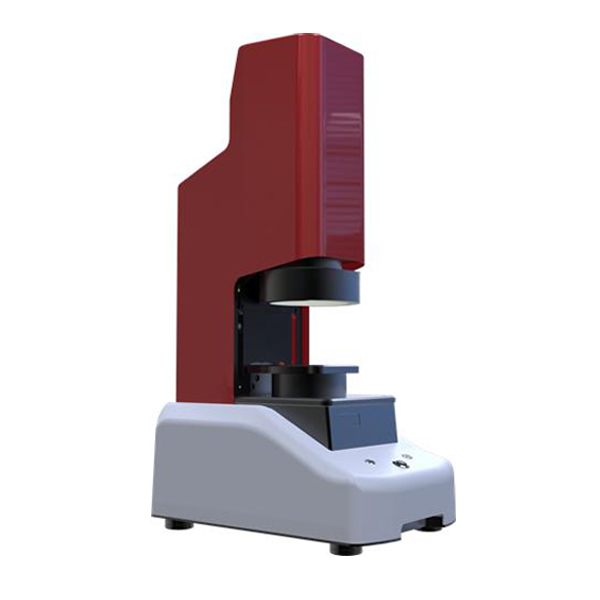

eg-50-05立式一键图像尺寸测量仪

简便高效 精准稳定 柔性智能 适用性广 自主产权

基于光学成像的尺寸测量仪器在制造领域应用广泛,传统的光学尺寸测量仪器包括工具显微镜、投影仪、影像测量仪(二次元)等,都存在检测效率低、人为操作误差、人员技能要求高、数据难以信息化等各种问题。
本产品为新一代影像尺寸测量系统,通过远心光学系统、高速信号采集处理、高精度图像处理算法、智能化ui软件设计等技术,实现了对物体二维尺寸的快速成像测量,有效地解决了一次成像范围与测量精度的矛盾,大幅度提高了检测效率和测量精度,消除了人为误差,人员操作简便,实现了精密测量的自动化和智能化。

一、技术参数:
类别:单视野成像
型号:eg-50
测量范围(mm):50×40
调焦行程(mm):20
测量精度(μm):±3
重复精度(μm):±0.5
景深(mm):20
光学系统:500万像素ccd;双远心工业镜头; 远心平行背光源、led环形正面光源
软件:精密spt测量软件
接口:gige ×1(双视野型号×2),rs 232 ×1,及其他可扩展接口
电源:ac 220v,50hz
工作环境:温度15-25℃;湿度30%-80%;振动<0.002g, 15hz

二、产品主要特性

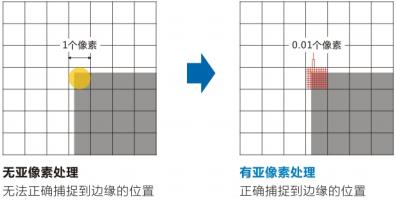

精准稳定:双远心光路结合图像畸变校正、亚像素数值处理算法,实现高精度、高稳定性尺寸测量;精密电动平台配合可快速更换及实时调节的正面照明系统,满足用户对复杂表面尺寸的准确测量。
1

柔性智能:点、线、圆等测量元素的智能组合,可灵活调用修改,减少规划工作量;测量数据可实时spc统计分析,并以excel、pdf 、word、图片等格式保存;可智能识别被测产品并自动调用检测档案,无需人工搜索选择,快速切换产品;特定要素测量工具可定制,cad交互、轮廓比对等功能可定制。

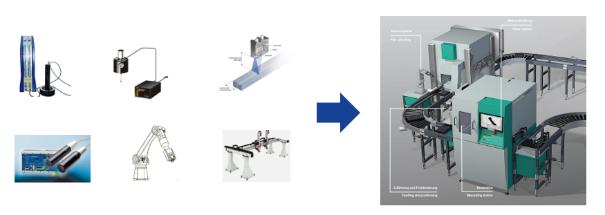

适用性广:固定视野型具有立式、卧式两大系列,适用平面及回转体工件,产品量程覆盖20-200mm,满足不同规格类型产品测量;同时具备运动平台式型号,结合光栅示数的运动平台进一步扩充测量范围;软硬件接口丰富,可集成各类测量传感器、自动化机构及数字化管理软件,组成自动化智能化系统。
自主产权:本产品具自主知识产权,成像组件均采用高性能进口产品,图像处理算法技术完全自主开发,为用户提供更好的性价比选择、更快速及时的技术服务,且避免了盗版等法律风险。
1

1 1

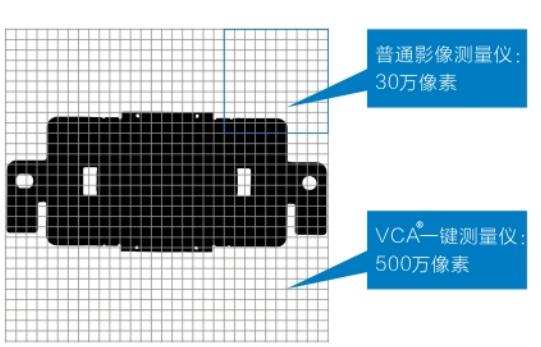

简便高效:大视野高景深成像,无需定位工件及夹具,单次测量周期为1-2s,效率是传统设备的数十倍;只需设置匹配特征、规划测量项目两个准备步骤,即可实现多产品、多尺寸批量测量;避免了传统影像测量仪繁杂的操作流程,生手经短时间培训即可熟练操作。

系统配置明细表

名称

规格型号

制造商

数量

1.立式一键图像尺寸测量仪

eg-50

easson

1台

2.计算机系统

含显示器

品牌

1套

3.校准棒



easson

1个

4.专用网线





1个

5.rs232连接线缆





1个

6.ccd





1个

7.镜头





1个

8.上光源





1个

9.下光源





1个

10.专用黏土





1盒

11.合格证



      easson

1个

12.使用手册



easson

1本

13.加密锁



      easson

1个

14.安装光盘



easson

1片

15.脚踏开关



      easson

1套

未找到相应参数组,请于后台属性模板中添加
上一个
下一个

培训方案及pg电子试玩入口的售后服务

以质量砌基础,以人才为动力,以创新求发展,以服务树口碑,以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新,与客户真诚合作,互相学习,形成具有凝聚力的优秀团队服务好客户。
1、仪器到达用户所在地后,用户准备好仪器正常运行所需电等条件,由专业工程师就仪器开新箱检查仪器。
2、工程师对仪器使用场地检查合格后,进行安装、调试、精度补偿,安装后精度再次测试。
3、培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4、培训作业标准,操作“应知”“应会”。
5、培训内容:开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
6、仪器保养培训:保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
7、每台仪器均附有说明书、货物的合格证、装箱单等技术资料;
8、设备安装、调试过程,都有详细检验记录,调试检验结果符合国家相关标准。并填写验收报告,报用户厂家。
9、保修期为货到之日起不超过十三个月,并负责设备的终身维修。在保修期内,免收维修费,对于非人为损坏的零备件予以免费更换。
10、接到用户报修后立即电话沟通指导解决,如电话解决不了,两小时内给出pg电子试玩的解决方案,并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
11、三年内免费提供软件升级服务。
