配合英国 renishaw接触式测头或日本基恩士非接触式激光,做2d/3d复合式测量。此三维测量与二维影像测量系统基准 统一,结合使用,增加测量功能、快捷、方便。 公司拥有光学、软件、电子、图像处理、精密机械、自动化控制等专业的研发团队,专注于光机电数字精密仪器测量检测领域的技术研发及生产,广泛应用于工业视觉2d、3d复杂尺寸的测量和产品缺陷的检测。自主研发 工业视觉检测系统、数控和机器人控制系统、工业机器人工作站等软硬件产品。
详细介绍
参数

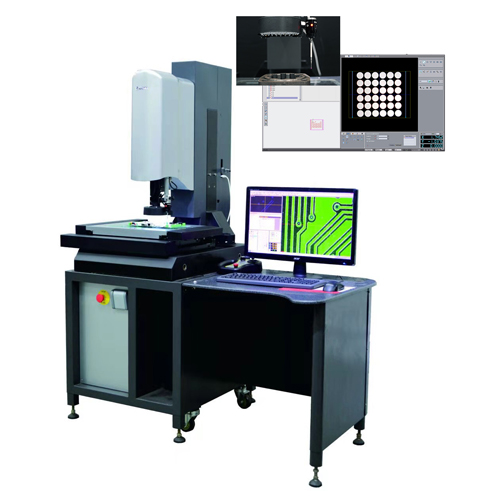

atm-3020vt 全自动高精度二次元影像测量仪

一、技术参数

规格型号: atm-3020vt

测量范围(mm)

外形尺寸(mm)

主机重量(kg)

最大承受重量(kg)

x

y

z

l

w

h

300

200

200

1350

800

1700

280

30

最大空间运动速度

最大空间运动加速度

465mm/s

870mm/s

测量精度

光学一维长度测量误差:eu x/y(1d)(μm)

2.0 l/200  mpe符合jjf 1318-2011

光学二维长度测量误差:eu xy(2d)(μm)

2.0 l/200  mpe符合jjf 1318-2011

光学z轴长度测量误差:eu z (μm)

3.5 l/200  mpe符合jjf 1318-2011

二维探测误差:pf2d(μm)

2.0        mpe符合jjf 1318-2011

影像测头探测误差:pfv2d(μm)

2.0        mpe符合jjf 1318-2011



序号

名称

规格及说明

1

主机及机台

机身主体采用高精密天然花岗岩,具有稳定的温度特性和抗时效变形能力

2

控制系统

ar3网络板,网络接口主板及伺服电机以及驱动做了全方面升级,z轴带刹车系统,保证机器的平稳安全,定位更准

3

美国 rationalvue 测量软件系统

自动版光学视觉量测软件

4

相机

130万数字高清网络相机

5

光栅尺

0.01μm绝对光栅

6

导轨

三个轴采用精密级滚珠丝杆导轨,速度有大提升,而且运作平稳

7

电机

直流伺服电机

8

镜头

怡信easson自主设计tc精密多段定倍自动变倍自动变焦远心镜头(标配同轴光)实际倍率:30-145×

9

照明系统

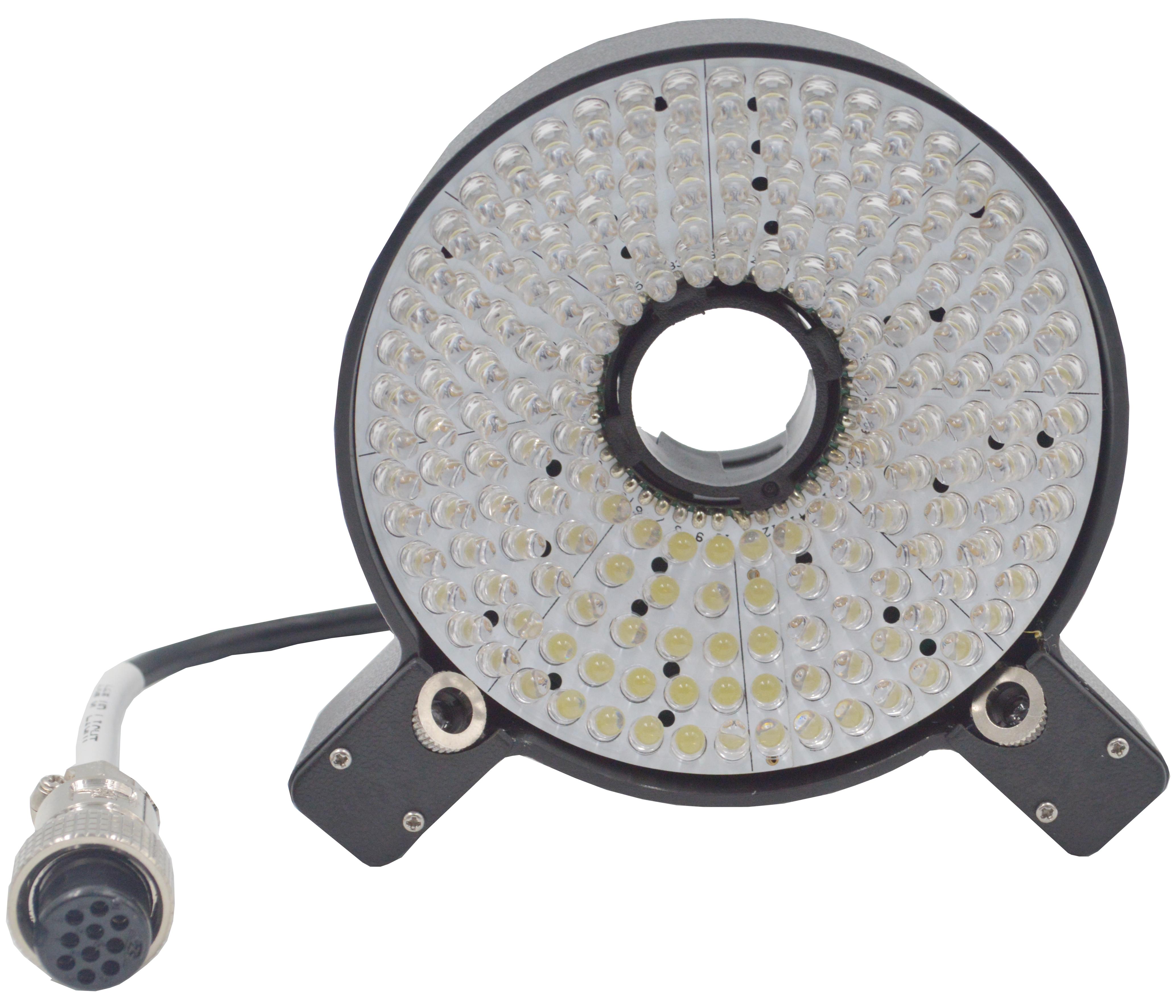

5环8区led冷光源各段独立操控,256级亮度可调

10

品牌电脑

win7/win10

23.8高清

11

操作方式

摇控手柄、鼠标拖运、程序检测

12

测头

雷尼绍mcp测头(含φ1、φ2测针各壹根)



二、环境条件及要求

影像仪室温度要求:

房间温度 (温控间)

18~22°c

温度梯度(时间)

1°c /h

温度梯度(时间)

2°c /24h

温度梯度(空间)

1°c /m

影像仪室湿度要求:

空气相对湿度

40-70%

电源要求:

电压

220v ± 10%

频率

50/60 hz

震动

15hz以下<0.001g

耗电量

1000va

用电设备要求接地可靠:接地电阻小于4欧姆

三、软件特点

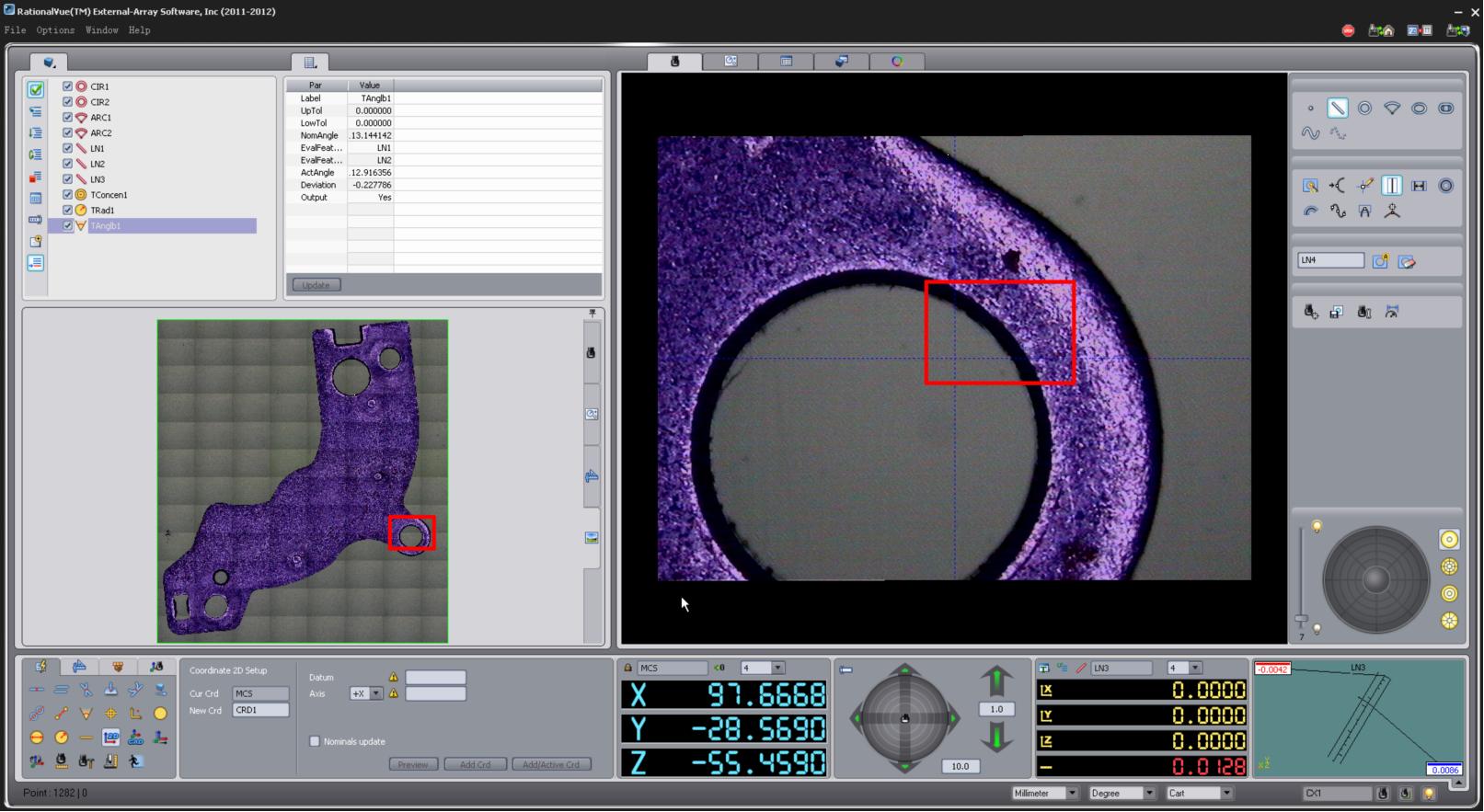

rationalvue是由美国知名计量软件公司研发团队24年专业计量软件的成功开发经验、完全继承了cad无缝链接、100%图形化显示、快速拖拽式操作、实时数模比对、图形报告多样化。
一套美国rationalvue = 二维检测比对软件 cad逆向软件 form分析软件 轮廓扫描软件 spc统计分析软件 形位公差评价, 美国rationalvue绝大部分功能实现只需要鼠标的1-2次拖拽可完成。操作快捷、提高效率,拖放式操作:“鼠标点击”   “鼠标拖拽” = 强大功能的实现
功能:
1.可以运行程序的过程中暂停执行程序,并对某元素修改后,继续向下测量。
2.大半径小圆弧的精准测量
3.快速精准的影像对焦功能
4.自动巡边测量功能
5.批量设置元素的公差带及名义值
6.可建立多重工件座标系。并可以建立多重z轴座标系。
7.修改编辑及查看寻边状况
8.可以修改元素名称及尺寸名称,以与客户图纸一致。
9.功能强大的自定义报表功能
10.符合国家标准的形位公差计算能力
11.基于cad,快速比对,可导入dxf格式的cad文件cad直接用于指导测量,并完成实际与理论的比对功能。使得测量效率提高了2-3倍。可完成位置度、曲线轮廓度、曲面轮廓度等iso形位公差的测量。
12.最完整的几何测量功能
13.工件拼图&导航功能
14.特殊边缘测量功能
15.毛刺过滤功能
16.强边缘功能功能
17.对焦测量高度、平面度功能
18.强大的弱边测量&曲线轮廓扫描功能
19.美国rtionalvue具有专业的针对网板的测量工具,可轻松的实现网板直线的测量。
20.最完整的形位公差计算(包括:二维和三维、形状公差、位置公差、形位公差)。
21.完整的图形构造功能
22.spc统计功能
23.逆向工程功能
24.特殊边缘处理颜色过滤、灰度过滤功能
25.修改编辑及查看寻边状况:软件可以修改编辑任何测量元素的寻边范围,光源亮度,倍率等。还可以查看之前测量的某个元素的寻边状况(包括寻边的位置,所用的光源亮度,倍率及所采的原始点等),以便用户掌控测量的全过程的状况.

a03-2a03-1

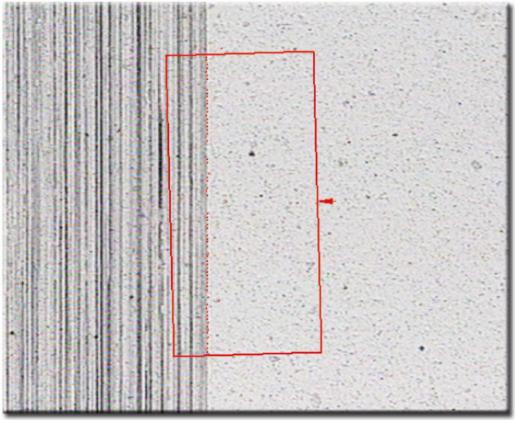

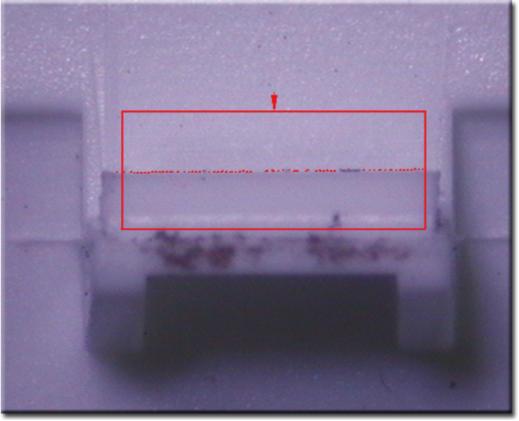

强边缘功能                                                              去除边缘杂质影响



a03-3

工件拼图&导航



a03-5a03-4

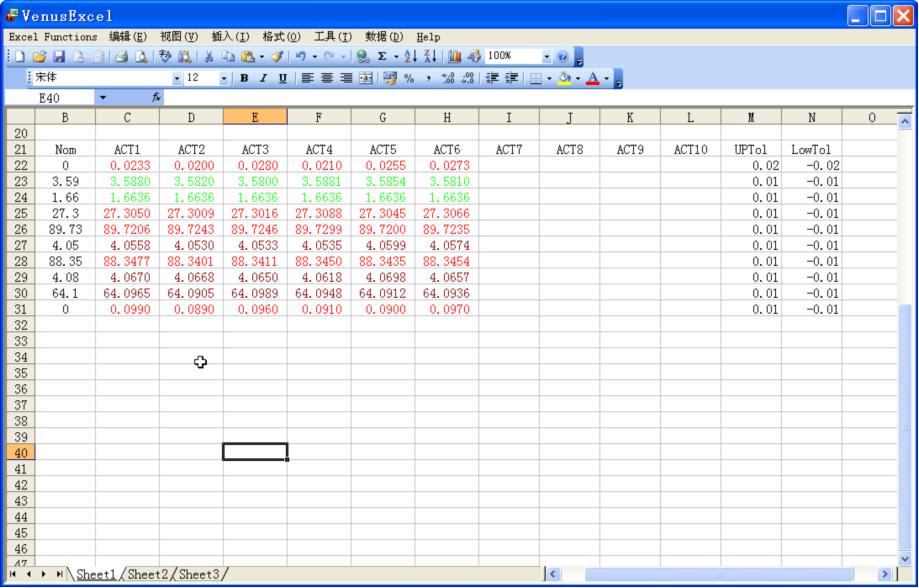

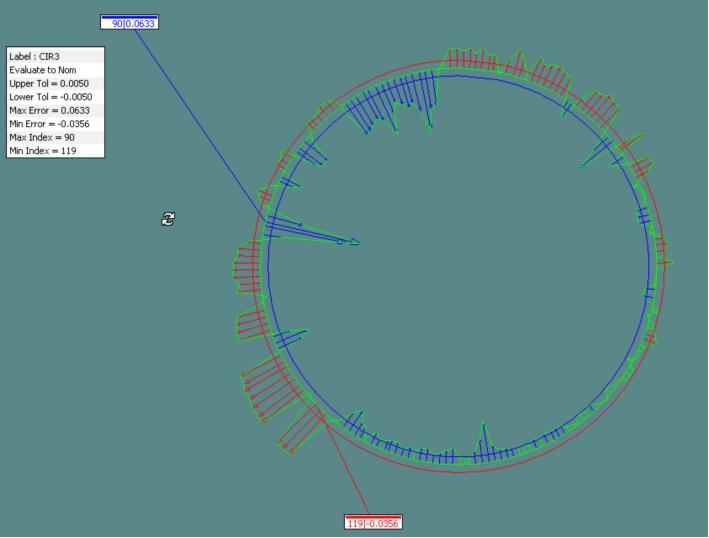

测量报告输出excel格式                                      测量报告输出formerror形状误差

四、探针测量:

1.测针工作原理:
测针是测量系统的组成部分,当测针的测针头与被测工件接触时,测针头变化带动测头机构产生信号,在经过处理得出测量结果,达到检测目的。
2.测针测量误差来源
环境温湿度,测针组成材料的刚度,测针头的精度,测针头与测针柄部螺纹同轴度,测针柄螺纹的精度,测针头与被测工件接触位置。
建议在精密测量时,应对测针进行标定,否则将降低测量精度。
3.测针选择原则
3.1.测球直径尽量大,已减少被测工件表面粗糙度对检测结果的影响。
3.2.测针尽量短,测针超短其弯曲或变形量越少,精度越高。
3.3.接头尽量减少,每增加一个连接点,便增加了一个潜在的弯曲和变形点。
3.4.测针连接形式:螺纹或直柄连接

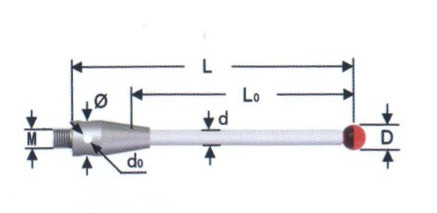

3.5.球形螺纹连接直测针的基本机构:测针头、测针杆、测针柄、加长杆、防撞保护座等。

1

探针测量包含 2 个菜单,分别为 “探针测量” 和 “三维辅助测量”。
“探针测量” 菜单主要用于进行物体的单一测量,包含以下命令: 2
探针设置:进行探针的一些常规设置,包括探针的校正等。
水平线测量:用于测量与水平面平行的直线。
水平圆测量:用于测量与水平面平行的圆。
空间点测量:用于测量空间上任意一点,此命令须设置基准平面。
空间线测量:用于测量空间上任意直线,此命令须设置基准平面。
空间圆测量:用于测量空间上任意圆,此命令须设置基准平面。
解法设定:用于设定空间点、线、圆的补偿方式,如是否投影到基准面等等。
高度测量:用于测量物体在 z 方向上的距离。
平面测量:用探针取至少 3 点用于拟合一个平面,以求得此
平面的平面度等参数。
球测量:用探针取至少 4 点用于拟合一个圆球,以求得球的直径等参数。
圆筒测量:用探针取 6 点用于拟合一个圆筒,此命令须设置基准平面。
圆锥测量:用探针取 6 点用于拟合一个圆锥,此命令须设置基准平面。
行为公差测量:平面度、平行度、垂直度、倾斜度。
备注:探针有自动回弹保护防撞功能。碰撞速度及回弹距离可根据测量要求自行设定。怡信测头自动测量系统可保证测头与工件表面接触的平稳性并且保证测力的稳定性及连续性,从而提高了产品的重复测量精度,z轴测头自动回弹功能可防止强烈撞击,提高了产品的耐用性及可靠性. 怡信测头自动测量系统测量的产品数据可以igs格式输出并可以导入ug和tre三维软件中

五、特点说明

机器设计的科学性,合理性,材质选用,制造工艺水平

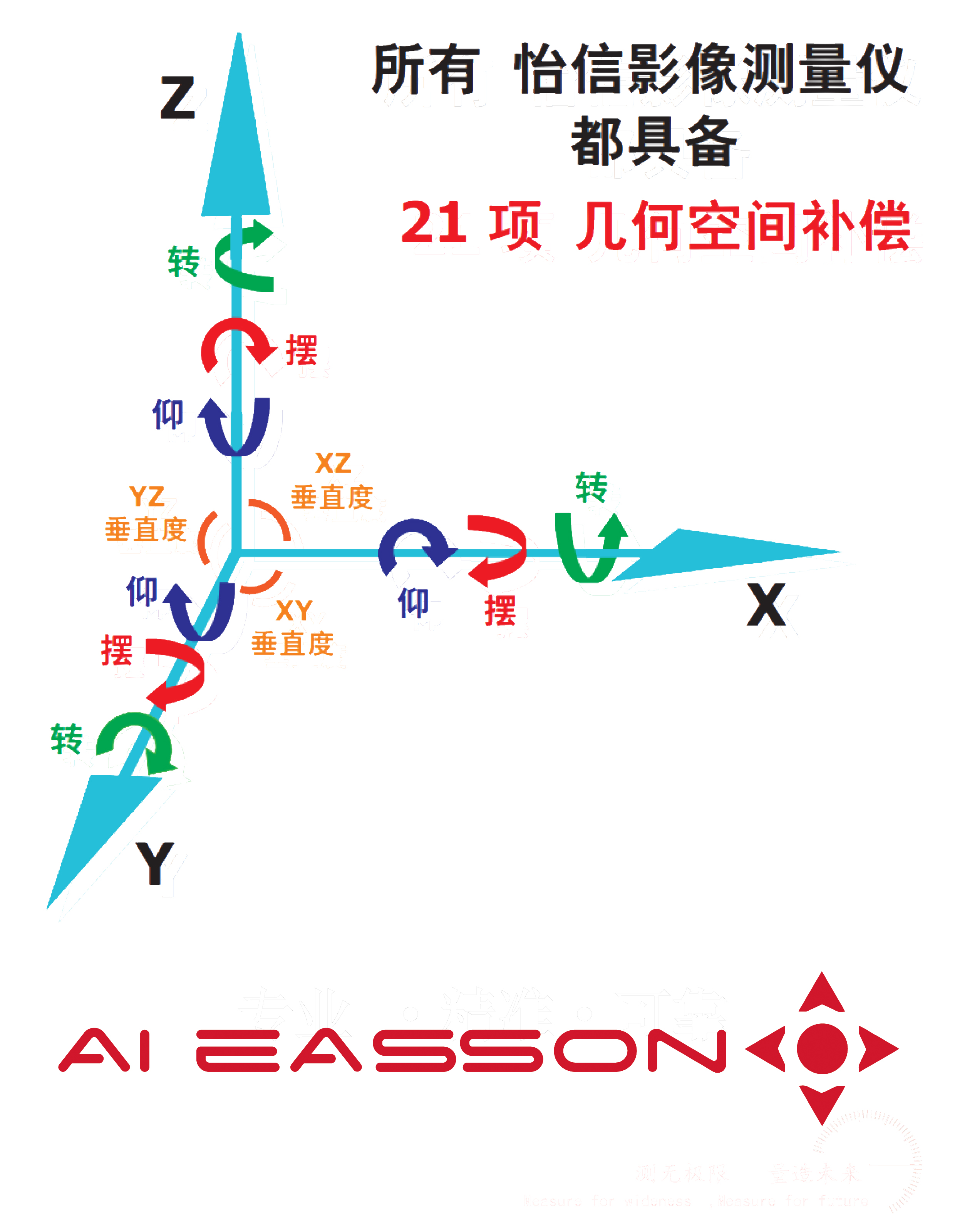

由于要求测量的精度高达(1.9 l/150),测量数据釆用最快最可靠的 lan 接口与电脑连接,lan 与一般广泛使用的 usb连接,有着以下的明显技术优势:(1 ) 抗干扰性比 usb 更可靠更稳定,可长距传输;(2) lan速度比 usb 更快。本公司的专用控制器硬件结构简单,接线少而整齐,方便安排和维修,机身平台和z轴均釆用优质00级花岗石制造,所有导轨和移动件的直线度均经过准直仪的测量,确认达到本么司的直线度标准。
现时所有的自动机 atm 系列,在出厂前都要做 2000 次的“煲机测量”,我们用一支玻璃尺,在台面的四个方向,x , 45 度,y 和 135 度等方向,每方向重复测量 500 次,合共 2000 次,测量一个 180 mm 的长度,我们便将整个测量的数据全部纪录下来,最大最小尺寸差要保证在 2um 内才能出厂!
1

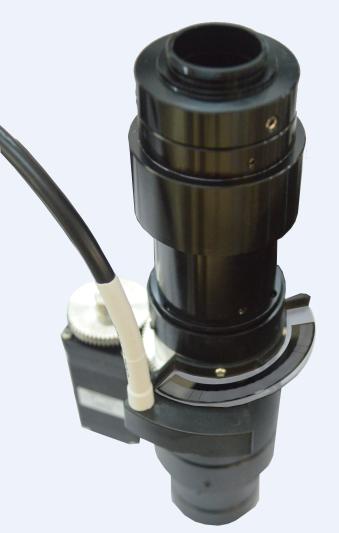

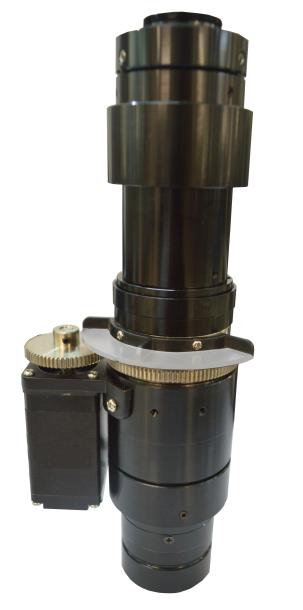

f1 高精度 全闭环  自动变倍远心镜头 特点如下:
采用本公司专为f-1开发设计的高精度,高分辨力环型光栅尺作全闭环位反馈
高分辨力,全闭环 位置反馈,免除齿轮传动间隙带来的影像倍数重复误差,大幅提升整机测量的重复精度。
环型光栅分辨力比上一代的变倍镜头高出20倍。

1  1



1  1

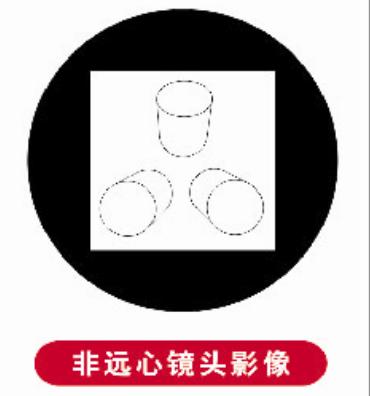

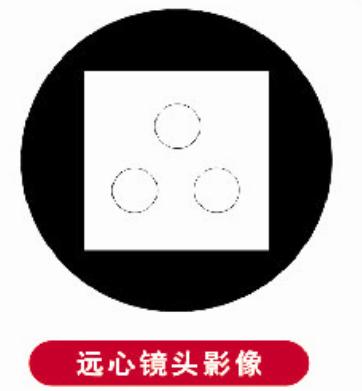

怡信远心镜头vs非远心镜头
11

使用非远心镜头成像会产生透视假象,带来测试误差。
使用远心镜头修正光源影像不扭曲,提高测量精度。



怡信同轴光vs同行无同轴光
11

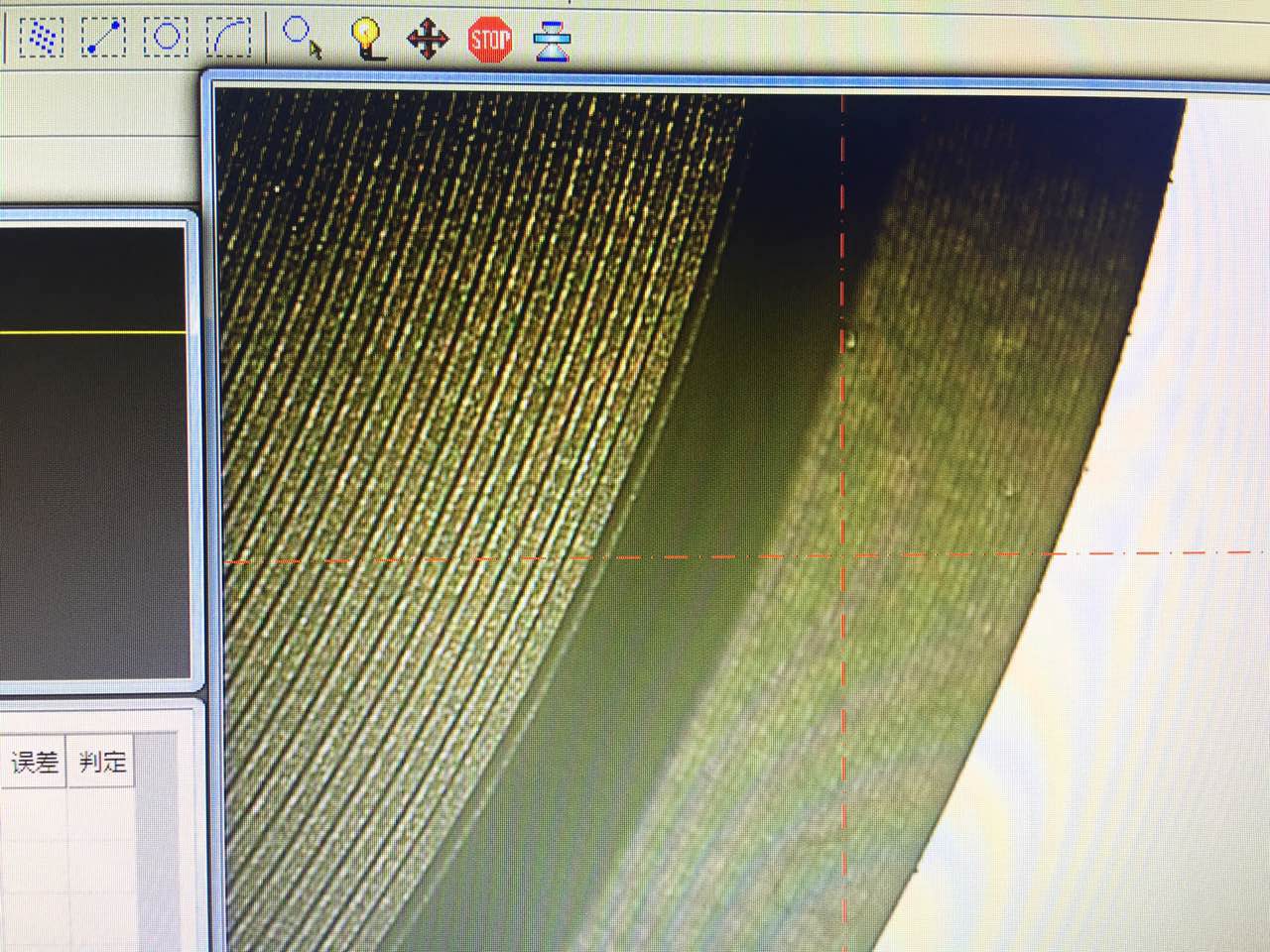

                 同轴光界面                                          普通光


怡信高清相机vs同行普通相机
11

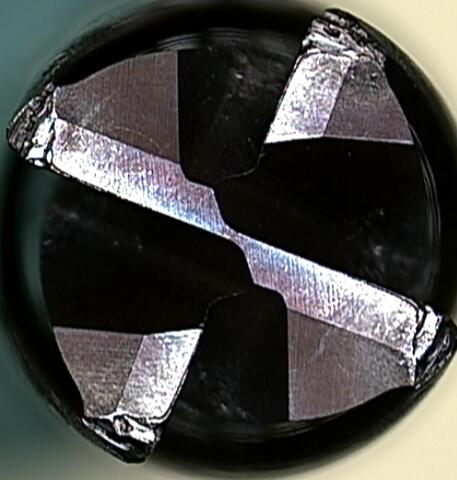

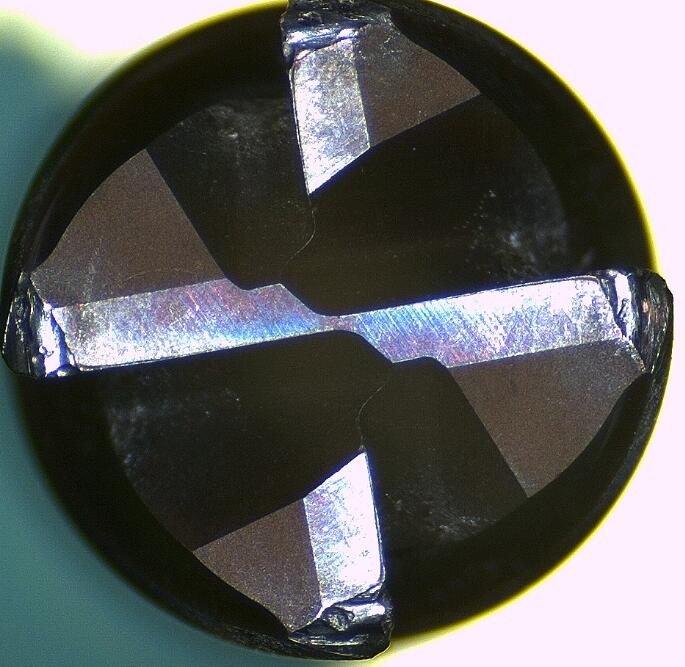

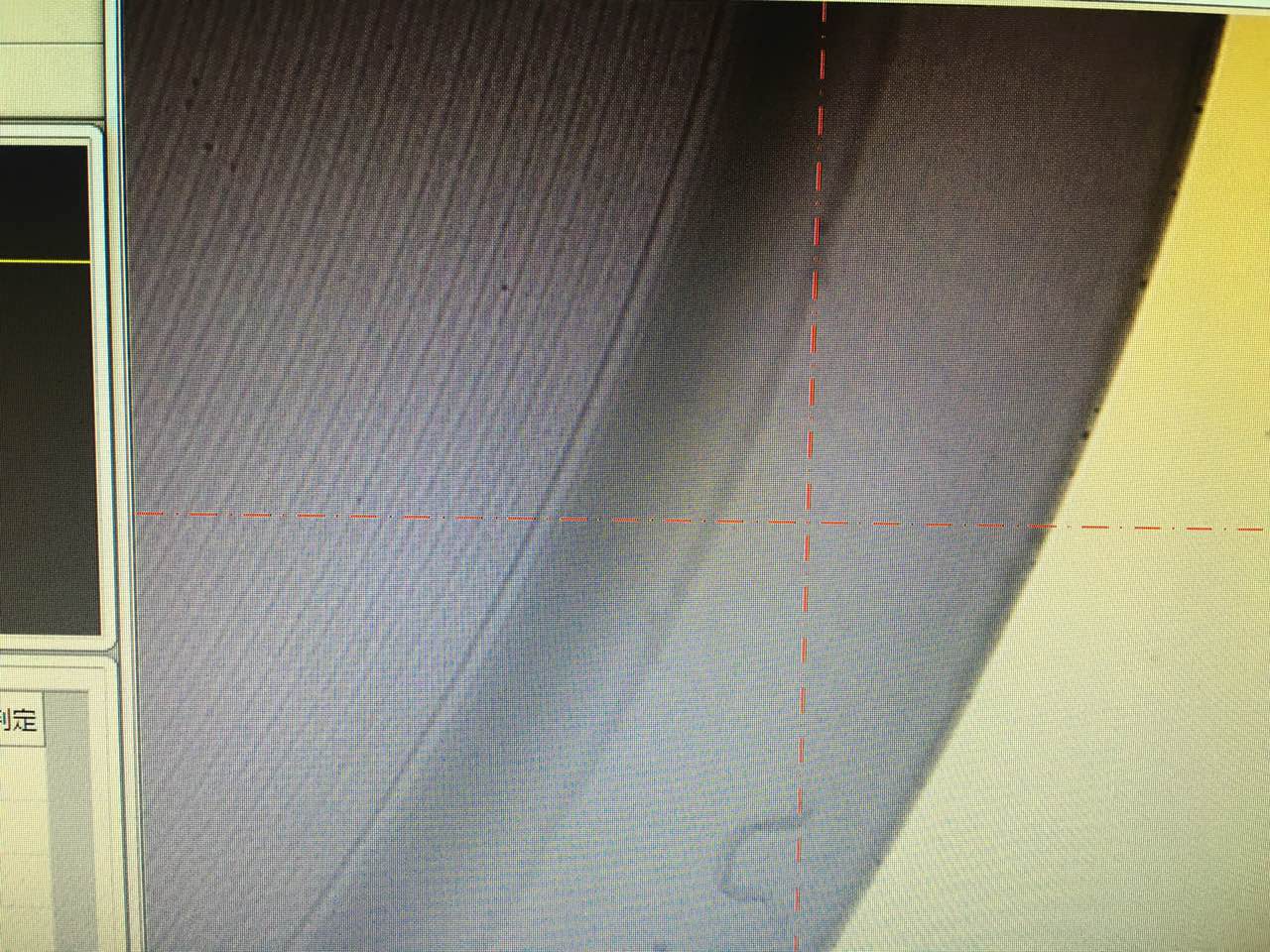

 怡信影像仪专用高清ccd刀具图片                   普通ccd刀具图片

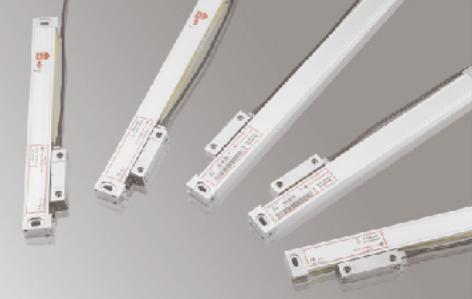

 怡信绝对光栅尺vs同行普通光栅尺
11

怡信0.01um绝对光栅尺 高精度 高分辨率                        0.5um普通光栅尺

五、运输、安装、售后

包装和运输

  1. 采用良好的木箱包装方式,公路运输,保证设备良好。包装及运输过程的问题由卖方承担。
  2. 货到需方后,卖方的人员将在1个工作日内到达需方现场进行开箱验货并安装、调试设备。

安装方案
仪器安装之前,请先阅读此“安装注意事项”
安装注意事项:

  1. 请放置本产品用于通风、干燥处,尽量保持环境温度在20℃-25℃之间。
  2. 请勿放置本产品于灰尘多、潮湿的地方。
  3. 本产品使用220v,50-60hz交流电源,本产品要求电源有良好结接地。
  4. 请放置本产品于远离强电场或强电磁干扰源的地方,如交流电柜、大型机床、电磁铁、电火花机等。
  5. 为保证测量精度,请将本产品放于远离震动源的地方,如冲床、震动机等。
  6. 请勿自行拆卸或调整产品零件。  请勿使用非本公司生产或提供的配件。

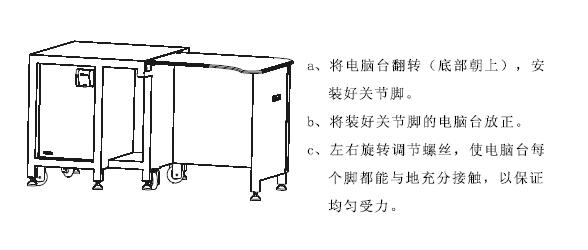

1.安装电脑台

1

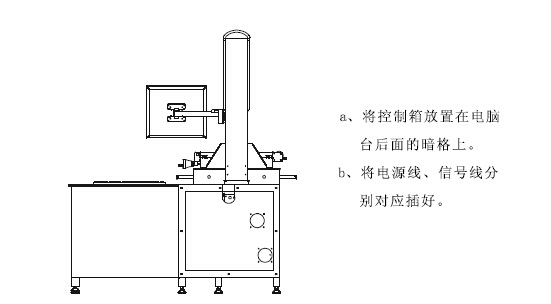

2.安装电控箱

1

3.安装电脑
a.超好电脑各部分连线。
b.将2d机身引出的视频线插入电脑视频接口的av1口
我司配备资深的cnc工程师和高级客户经理组成的优秀团队,并且有经验丰富的应用工程师提供整套的交钥匙工程。
培训方案及pg电子试玩入口的售后服务
以质量砌基础,以人才为动力,以创新求发展,以服务树口碑,以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新,与客户真诚合作,互相学习,形成具有凝聚力的优秀团队服务好客户。
1、仪器到达用户所在地后,用户准备好仪器正常运行所需电等条件,由专业工程师就仪器开新箱检查仪器。
2、工程师对仪器使用场地检查合格后,进行安装、调试、精度补偿,安装后精度再次测试。
3、培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4、培训作业标准,操作“应知”“应会”。
5、培训内容:开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
6、仪器保养培训:保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
7、每台仪器均附有说明书、货物的合格证、装箱单等技术资料;
8、设备安装、调试过程,都有详细检验记录,调试检验结果符合国家相关标准。并填写验收报告,报用户厂家。
9、保修期为货到之日起不超过十三个月,并负责设备的终身维修。在保修期内,免收维修费,对于非人为损坏的零备件予以免费更换。
10、接到用户报修后立即电话沟通指导解决,如电话解决不了,两小时内给出pg电子试玩的解决方案,并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
11、三年内免费提供软件升级服务。
